高速伺服剪片机-伺服整平送料裁剪一体机
- 发布日期:2022-08-08 15:34:52

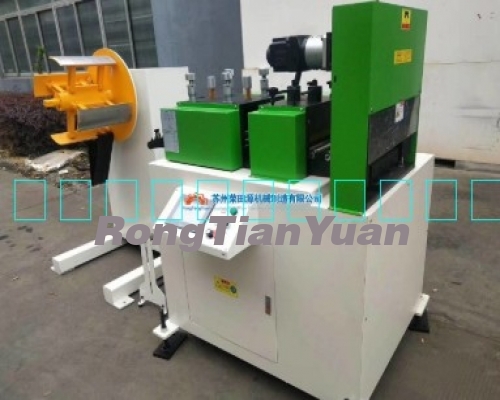

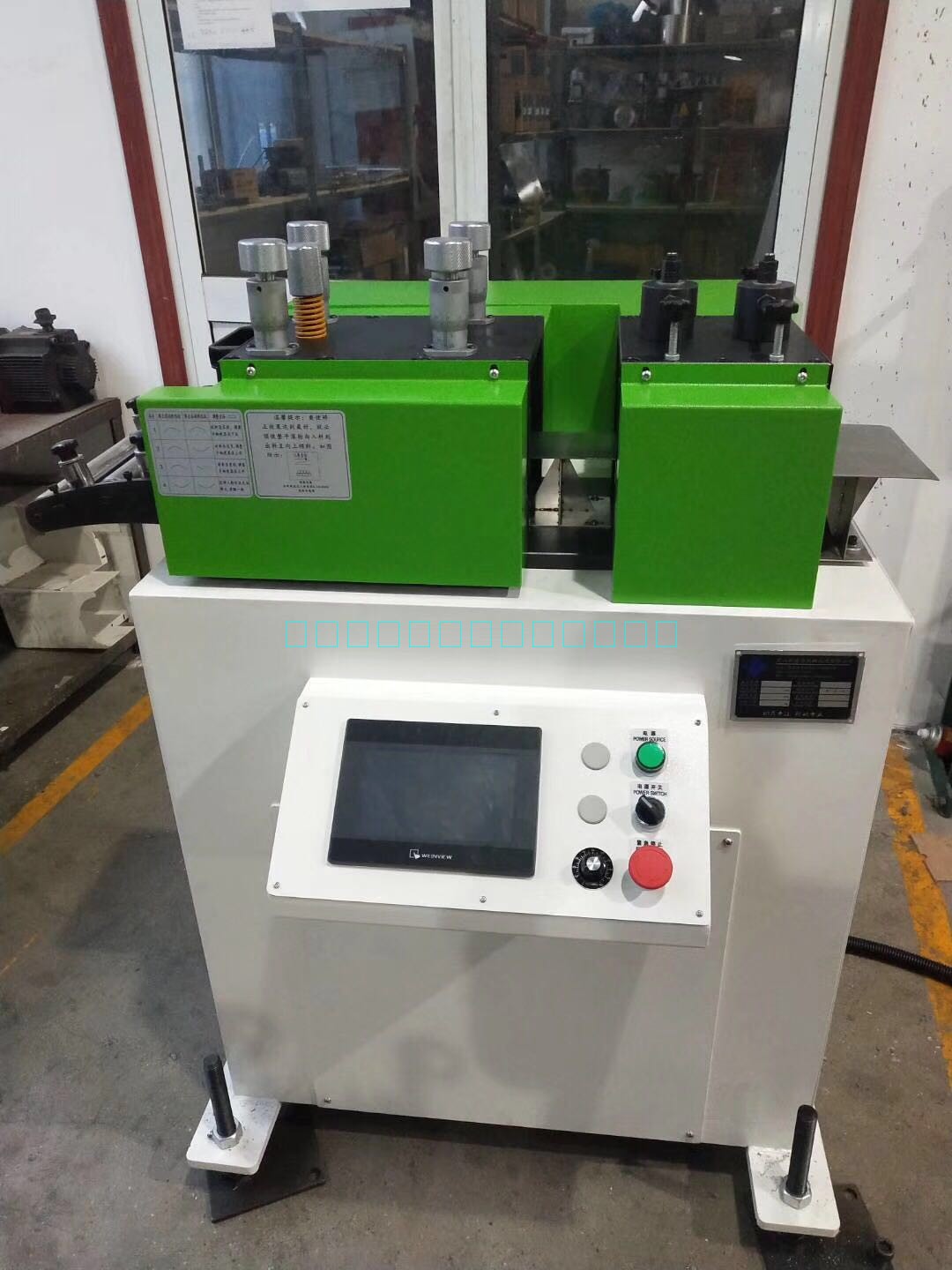

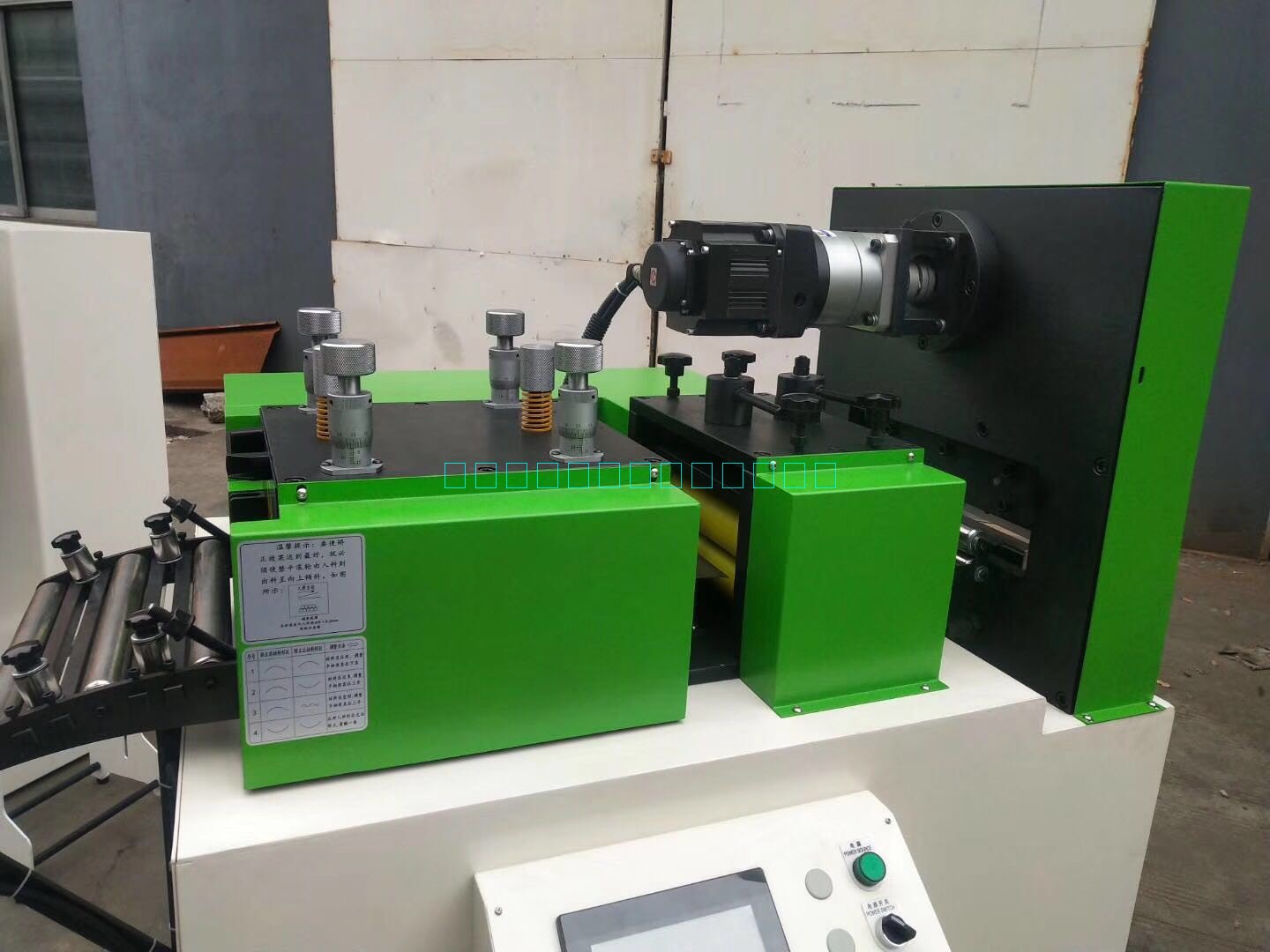

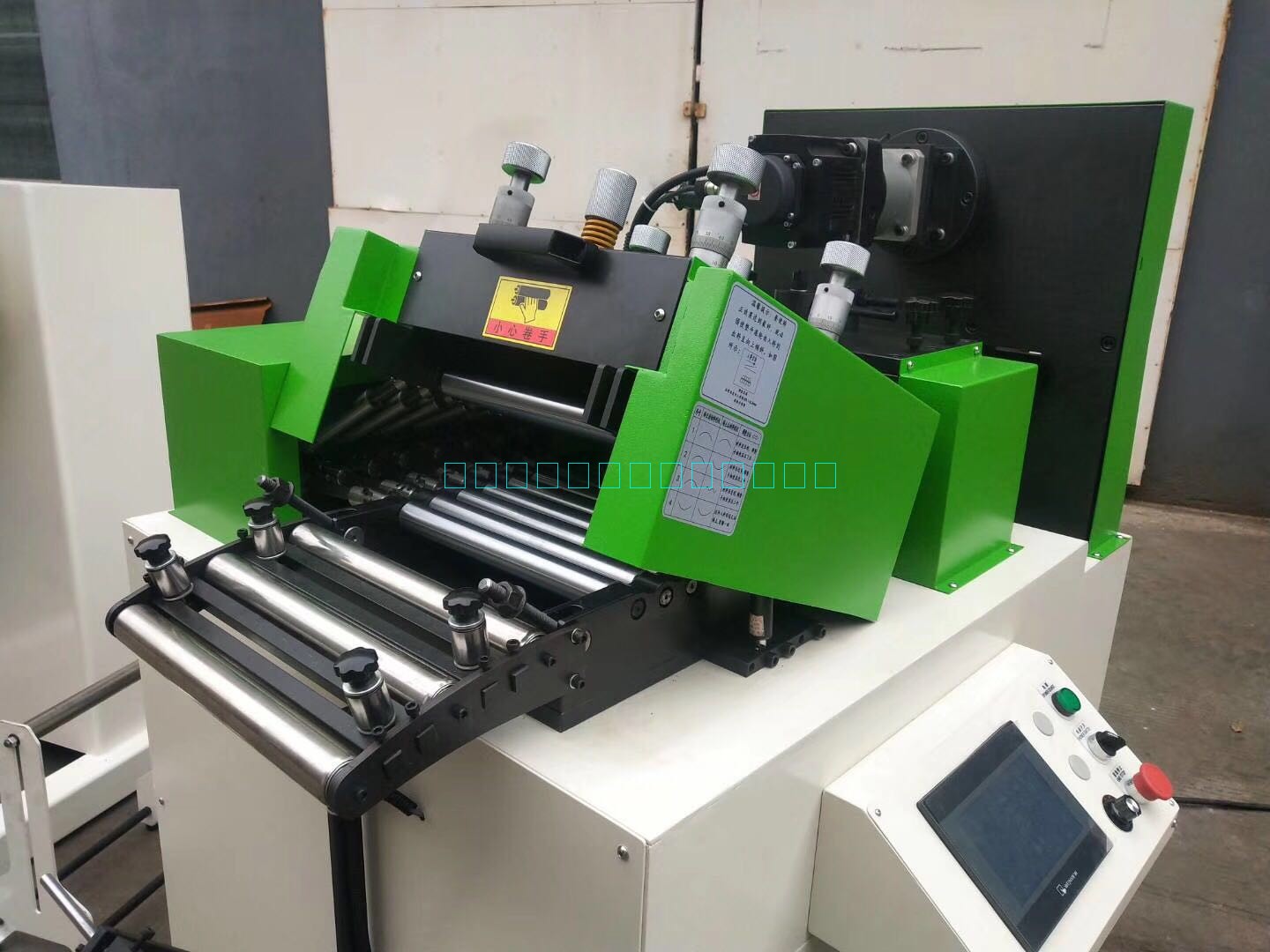

高速伺服剪片机-伺服整平送料裁剪一体机 介绍
本设备主要用于矽钢片剪切,是生产店里变压器、电抗器铁芯的专用数控设备,能自动将硅钢片剪切成符合图纸要求的各种片型,如直角、斜角、直角加斜角、冲孔、冲V口以及各种步进功能等。
高速伺服剪片机-伺服整平送料裁剪一体机 特点
运动控制:采用先进的PLC控制器,触摸屏操作,简单方便。
理料方式:采用输送带传输,整齐的落到收料架上
裁剪动力:高速伺服剪片机采用国内外名牌变频电机控制技术,速度快,噪音小,寿命长
送料动力:采用大扭矩交流同步伺服电机,具有响应快,定位精度搞,低噪音,制动热损小,寿命长的特点
轨道定位:采用步进电机拖动滚珠丝杠调整冲孔位置,直线导轨,中心点位,准确快速。
高速伺服剪片机-伺服整平送料裁剪一体机 参数
项目 |
参数 |
剪切料宽 |
40-800mm |
剪切料厚 |
≤0.35mm |
剪切片长 |
300-5000mm |
送料速度 |
240m/min |
剪切毛刺 |
≤0.02mm |
剪切精度 |
±0.05mm |
剪切片长允差 |
±0.1 |
剪切速度 |
25-60片/min |
剪刀材质 |
合金(50-100万次) |
料卷内孔直径 |
φ500mm |
料卷外围直径 |
≤1000mm |
料卷重量 |
小于等于1500kg |
开卷机卷筒的涨缩范围 |
φ460-520 |
电控系统 |
PLC |
操作界面 |
触控彩屏 |
开卷调速方式 |
无级调速 |
送料驱动 |
伺服系统 |
剪切驱动 |
伺服系统 |
整机总功率 |
1kw |
